Lamina de Concurso

EN ESTA LAMINA SE MUESTRAN TODAS LAS FASES QUE TUVIMOS QUE PASAR PARA LLEGAR A CONCLUIR CON NUESTRO DISEÑO DE MERCADO ARQUITECTONICO.

REALIZANDO LA MAQUETA DEL MERCADO.

La elaboración de la maqueta es tan satisfactoria por que aquí es donde tenemos que enseñar a nuestro cliente el concepto que imaginamos en pocas palabras a darle un paseo por este espacio diseñado para albergar mucha gente y satisfacer las necesidades de los mismos cuidar ese espacio que no rompa con el entorno de este lugar llamado ¨EL PARÍS CHIQUITO¨  TLAXIACO,  OAXACA, MÉXICO.

Debemos tener los materiales necesarios para poder trabajar bien en nuestra maqueta, acá muestro unos arboles hechos de pedaceria de madera y unos palillos haciendo la función de tronco.

Lo verde que esta debajo de los arboles es hoja pasto procuremos tratar de no gastar mucho en nuestra maqueta esta hoja representa las áreas verdes pero también se pueden hacer de aserrín pintado de verde y un poco de resistol.

Tratemos que el espacio donde vamos a trabajar sea amplio, que tenga una buena ventilación y sobre todo una buena iluminación en la parte inferior se nota un taladro que, en esta maqueta fue de mucha ayuda ya que sirvió para hacer los hoyitos en el bastidor que también esta hecho de madera.

una serie de arbolitos y algunos carritos hechos también de un pedazo de madera, al fondo se ve la estructura y los pasillos de lo que va a ser nuestro mercado municipal.

una vista aérea para ver como se ve el mercado y lo que sera nuestro estacionamiento.

vista aérea, acá ya cuenta con parte nuestro Tianguis y una serie de carros y personas circulando.

El taladro fue una herramienta escencial así como el resistol uhu, las escuadras,las navajas, lijas,tijeras y mas cositas para la realización de esta obviamente un aparato para reproducir buena música y trabajar mejor.

Unas figuras humanas representadas por unos clavitos, nuestro tianguis y el acceso principal.

Esta vista espectacular de como se ve la fachada principal de nuestro mercado y también sus tres cubiertas veamos que si tiene carácter y el tianguis tan especial con esos colores que le dan vida a este espacio arquitectónico.

PERSPECTIVAS DE CONJUNTO E INTERIORES.

Acá les presento mi perspectiva de conjunto, en ella se pueden observar los cerros, parte de las nubes, vegetación. pasillos exteriores así como la gente paseándose y comprando los productos y artículos que se venden en este extraordinario lugar claro esta que no olvidemos lo que le da vida a este lugar, las carpas de colores que nos señalan lo hermoso que es el TIANGUIS sus colores vivos y su gente que al igual que al mercado convergen en un mismo lugar.
TLAXIACO , OAXACA, MÉXICO.


Una visita por nuestro mercado, en esta perspectiva de interior observamos los amplios pasillos,al fondo la cubierta en forma de bóveda de cañón corrida y el acceso principal así como parte de las columnas que cargan nuestra cubierta no olvidemos nuestros puestos , nuestros locales y nuestra gente.

Acá observamos una vista diferente ya que en esta se pueden observar los puestos al fondo, la cubierta se ve un poco de lado ya que esta en esa posición para las bajadas de agua, la gente comprando en nuestra zona seca.

Al fin nuestra lamina terminada y lista para presentarse en nuestra entrega final.

ANTEPROYECTO

ESTA PERSPECTIVA ESTA LOCALIZADA SURESTE - NOROESTE Y FUE LA PRIMERA TRAZADA CON ESCUADRAS.

VISTA SURESTE - NOROESTE

VISTA ESTE - OESTE

INTERIORES DE NUESTRO MERCADO MUNICIPAL SE PUEDE OBSERVAR PARTE DE LA ESTRUCTURA QUE CARGARA LA CUBIERTA.

ACA PODEMOS OBSERVAR COMO SE VEN LOS PUESTOS Y LOCALES, ASI COMO LA DISTRIBUCIÓN DE LOS MISMOS.

ACCESO SUR - NORTE

DISTRIBUCIÓN DE PUESTOS Y LOCALES.

ANTEPROYECTO

ANTEPROYECTO

El anteproyecto de una investigación, es un plan tentativo o un esquema preliminar de la misma.




El anteproyecto se realiza para el investigador, a quién le sirve de guía y de reflexión sobre las exigencias que impondrá la investigación. Pero sobre todo, el anteproyecto es una trabajo que se realiza para el tutor o para organismos de investigación.
Luego, una vez reunidas las piezas del anteproyecto, lo primero que hay que hacer es presentarlo al tutor, quién debe a) examinarlo, b) corregirlo, c) aprobarlo y d) avalarlo y darle su aprobación final


Es sin duda la representación mas cercana al proyecto real en el cual se busca mostrar de una manera mas tangible la materialización del diseño.

En esta fotografía podemos observar nuestro mercado municipal sin cubiertas, en una entrada una persona y en la parte inferior nuestro tianguis.












acá observamos el mercado municipal completo, el tianguis y las calles que lo cruzan.












Un paseo por nuestro mercado, donde observamos claramente lo que son los puestos y locales así como sus pasillos, sus accesos y los vanos donde corre una buena ventilación, también observamos los elementos estructurales que son 12 columnas con sus respectivos largueros.

En esta imagen observamos claramente lo que es nuestro terreno, nuestro tianguis, las calles y las cubiertas de este.

                      Planta arquitectónica.

De aquí partimos para poder hacer nuestros cortes, alzados, fachadas, plantas de conjunto arquitectónico, así como nuestra maqueta.

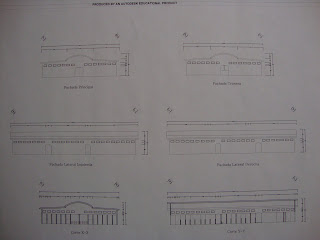

                                 Alzados.

Esta imagen representa cada una de las fases que pasamos para llegar a nuestro anteproyecto.


                                   Lamina de Concurso.

MATERIALES DE CONSTRUCCIÓN.

La existencia de un material natural está estrechamente relacionada con la invención de las herramientas para su explotación y determina las formas constructivas

las piedras naturales se utilizaron en los monumentos más representativos debido a su permanencia y a su resistencia al fuego.

Dado que la piedra se puede tallar, la escultura se integró fácilmente con la Arquitectura. El empleo de piedras naturales en la construcción está en decadencia, debido a su elevado precio y a su complicada puesta en obra. En su lugar se utilizan piedras artificiales, como el hormigón y el vidrio plano, o materiales más ligeros, como el hierro o el hormigón pretensado, entre otros. En las regiones donde escaseaban la piedra y la madera se usó la tierra como material de construcción. Aparecen así el tapial y el adobe: el primero consiste en un muro de tierra o barro apisonado y el segundo es un bloque constructivo hecho de barro y paja, y secado al sol. Posteriormente aparecen el ladrillo y otros productos cerámicos, basados en la cocción de piezas de arcilla en un horno, con más resistencia que el adobe. Por tanto, las culturas primitivas utilizaron los productos de su entorno e inventaron utensilios, técnicas de explotación y tecnologías constructivas para poderlos utilizar como materiales de edificación. Su legado sirvió de base para desarrollar los modernos métodos industriales.

EVALUACIÓN GRUPAL.

El día 29 de abril de 2010 se expuso en el auditorio de esta Facultad, los resultados de todos los trabajos realizados, tanto con el equipo ¨Agora¨como las de todo el grupo III- B ¨A¨.
Obviamente teniendo la precencia de nuestra asesora la Arq. María Elena Baez, evaluando nuestros trabajos para que posteriormente nos diéramos a la tarea de empezar individualmente.

 Es increíble todo lo que puede uno lograr y dicen que 2 cabezas piensan mas que una, pero en este caso fueron 2 grupos lo que hace que el ambiente de trabajo sea mejor y se comparten mejor las ideas, Gracias al grupo de IV semestre que estuvo con nosotros.
